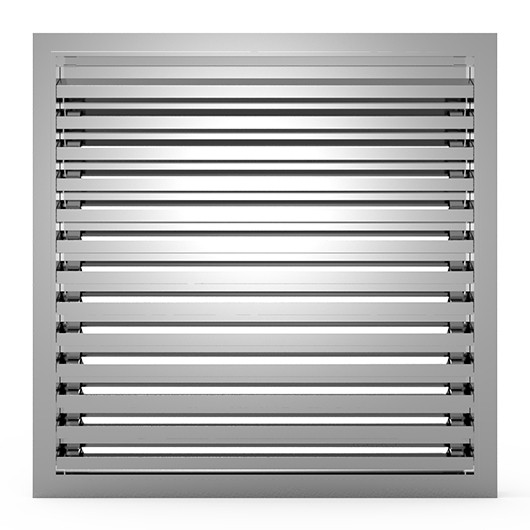

Vorderansicht Lüftungsgitter 24-512L
Seitenansicht Lüftungsgitter 24-512L
Seitenansicht offen Lüftungsgitter 24-512L
Rückansicht Lüftungsgitter 24-512L
Lüftungsgitter 24-512L
Abbildung ähnlich

Lüftungsgitter 24-512L

146,21 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: siehe Produktkonfiguration

Bitte geben Sie das Bestellmaß in Millimeter [mm] ein und wählen Sie die Oberfläche und gfs. benötigtes Zubehör aus.

Für weitere Informationen zu den jeweiligen Optionen, fahren Sie mit der Maus über das i-Symbol jeweils am Ende der Zeile.

1.Breite x Höhe [mm]

Kleinere oder größere Maße gern auf Anfrage.

einliegende_montage_masz

  min=100, max=4000
  min=100, max=4000
Breite x Höhe [mm]:
Preis: *
2.Oberfläche / Farbe

Pressblank:
Aluminium in roh zum selber Lackieren oder Beschichten. Sollte die Oberfläche nicht versiegelt werden, fängt Aluminium an fleckig und grau (es oxidiert) zu werden. Ab Lager und ohne Aufpreis lieferbar

Eloxiert:
Versiegelte Oberfläche in verschiedenen Farbtönen. Ausführung E6/EV1 (farblos) ist als unser Standard-Produkt ab Lager und ohne Aufpreis lieferbar. Andere Eloxalfarbtöne fertigen wir gegen Aufpreis an.

Pulverbeschichtet:
Alle Classic RAL-Farbtöne und DB703 in seidenglänzend möglich. Andere oder matte Farbtöne auf Anfrage möglich

Alle RAL-Farbtöne möglich + DB703 > Ausführung: pulverbeschichet, seidenglänzend.

RAL® ist ein eingetragenes Warenzeichen der RAL gGmbH.

3.Zubehör

schutzgitter

Auf Gehrung gesägte Winkelprofile, lose geliefert.

  min=40, max=156

Trägt Filter bis zu einer Stärke von 30mm (rückseitige Schraub-/ Klemmbefestigung).

ablaufrinne

Sammelt gfs. durch die Lamellen eingedrungendes
Regenwasser und leitet es nach vorne wieder raus.
Besonders effektiv im Zusammenhang mit einem
Insektenschutzgitter.

4.Informationen
  Maximum Zeichen=100
  Maximum Zeichen=250
xxx
xxx
Attribute
xxx
AAA
Preisberechnung
Breite x Höhe [mm]:

Oberfläche:

Eloxal-Farbton:

RAL-Farbton (Classic):

Schutzgitter (Gaze):

Gegenrahmen:

Tür-/Wandstärke:

Filtermattenhalter:

Wasserauffangschiene:

Kommission:

Mitteilung:

Fläche:

Freie Fläche ca.*¹:

Gewicht ca.*¹:

Hinweis Berechnung:

Hinweis:

Anmerkung:

Legende:

Ihr Preis:
146,21 € *
aufgerundet auf Mindestpreis
inkl. MwSt. zzgl. Versandkosten
Artikel günstiger gesehen?
  • 24-512L
  • • Einliegende Montage
    • 52% freier Luftdurchlass
    • Z-Lamelle, erhöhter Luftdurchlass
    • Profile aus Aluminium
    • Anfertigung nach Maß
Unsere Zahlungsarten:
Kauf auf RechnungVorkasse (2% Rabatt)Amazon PayPayPalSofort.

Ihre Vorteile bei uns:

  • Käuferschutz bis 20.000 EUR durch Trusted-Shops
  • Kauf auf Rechnung und sicherer Bestellvorgang
  • Kompetente Beratung & schnelle Abwicklung
TrustedShops_cachet_200x200px ssl
Lüftungsgitter Typ 24-512L Das Lüftungsgitter, Typ 24-512L, mit waagerechten,... mehr

Lüftungsgitter Typ 24-512L

Das Lüftungsgitter, Typ 24-512L, mit waagerechten, feststehenden Lamellen, ist ein Wetterschutzgitter, hergestellt aus stranggepresstem Aluminium, mit einem freien Lüftungsquerschnitt von 52%. Der Typ 24-512L ist ausgestattet mit einer z-förmigen Lamelle vom Typ 010L, die im einliegenden Rahmen 502 mittels Lamellen-Klipphalter montiert ist. Die über das Klippsystem befestigten Lamellen sind nachträglich, zum Beispiel für Wartungsarbeiten oder ähnliches, jederzeit herausnehmbar.

Farben & Zubehör:

In unserem Produktkonfigurator (siehe oben) können Sie zwischen der Ausführung Pressblank (z.B. zum Selbstbeschichten), Eloxiert (E6/EV1) oder Pulverbeschichtet (RAL nach Wahl) wählen. Ebenso steht Ihnen, je nach Wetterschutzgitter-Typ, unterschiedliches Zubehör wie z.B. Insektenschutzgitter, Gegenrahmen etc. als Auswahl zur Verfügung.

Bestellmaß:

Das Bestellmaß entspricht bei diesem Lüftungsgitter-Typ dem Lochinnenmaß (lichtes Maß), siehe auch Skizze nachfolgend.

Skizze

Einbausituation aufliegende Montage & Bestellmaß :

einliegende Montage

Die Fertigung der Produkte erfolgt nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6, nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der GSB.

Technische Daten: Einbausituationen einliegende Montage Freier... mehr

Technische Daten:

Einbausituationen einliegende Montage
Freier Lüftungsquerschnitt 52%
Lamellen-Abstand (mm) 33.3
Lamellen-Typ Z-Lamelle
Ausführung erhöhter Luftdurchlass
Material Profile Aluminium Al Mg Si 0,5
Rastermaß der Tragsäule / max. Spannweite der Lamelle 800 mm
Schutzgrad ohne
Verlustbeiwert Abluft 25,0 Durchflußbeiwert Abluft 0,20
Verlustbeiwert Zuluft 21,6 Durchflußbeiwert Zuluft 0,21
Strömungsgeschwindigkeit in m/s dB (A)







2,1 m/sec dB(A) 35
2,8 m/sec dB(A) 37
4,6 m/sec dB(A) 41
4,8 m/sec dB(A) 45
4,9 m/sec dB(A) 45
6,18 m/sec dB(A) 51
6,3 m/sec dB(A) 52
6,46 m/sec dB(A) 52
Montage: Die Montage dieses Lüftungsgitter erfolgt "einliegend" - das heißt im... mehr

Montage:

Die Montage dieses Lüftungsgitter erfolgt "einliegend" - das heißt im Lochausschnitt. Dabei verschwindet die Tiefe des Wetterschutzgitters (36mm) im Lochausschnitt. Der umlaufende Blendrahmen (20,5mm/Seite) überdeckt dabei den Übergang vom Lüftungsgitter zum Lochausschnitt. Die Befestigung erfolgt z.B. mit einem Montagekleber hinter dem Blendrahmen, per Maueranker (nicht im Lieferumfang enthalten) oder ähnlichem.

Downloads: Technische Produktzeichnung als .pdf-Datei (ca. 0,18 MB)... mehr

Downloads:

PDF-Download Technische Produktzeichnung als .pdf-Datei (ca. 0,18 MB)
DWG-Download Technische Produktzeichnung als .dwg-Datei (ca. 0,35 MB)
Fragen und Antworten mehr

Hier finden Sie die häufigsten Fragen und die dazugehörigen Antworten zu diesem Artikel.

Eine Frage zum Artikel stellen

Die mit einem * markierten Felder sind Pflichtfelder. Die E-Mail wird nicht veröffentlicht.

Vielen Dank für das Stellen einer Frage. Wir werden versuchen, diese schnellstmöglichst zu beantworten.
Wie werden die Lüftungsgitter "einliegende Montage" befestigt?

Wie werden die Lüftungsgitter "einliegende Montage" befestigt?

Am einfachstens ist es das Lüftungsgitter mit z.B. einem Montagekleber hinter dem umlaufenden Blendrahmen auf dem Untergrund zu verkleben. Alternativ könnte man den Blendrahmen auch anbohren und dann auf dem Untergrund verschrauben oder Mauerankern auf der Rückseite vom Rahmen befestigen.

Wie breit ist der umlaufende Blendrahmen von diesem Gittertyp?

Wie breit ist der umlaufende Blendrahmen von diesem Gittertyp?

Die Breite beträgt 20,5mm pro Seite (Bestellmaß + 41mm = Gesamt-Außenmaß).
