Vorderansicht Überdruckklappe 24-552C
Seitenansicht Überdruckklappe 24-552C
Seitenansicht offen Überdruckklappe 24-552C
Seitenansicht geöffnet Überdruckklappe 24-552C
Überdruckklappe 24-552C
Abbildung ähnlich

Überdruckklappe 24-552C

219,00 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: siehe Produktkonfiguration

Bitte geben Sie das Bestellmaß in Millimeter [mm] ein und wählen Sie die Oberfläche und gfs. benötigtes Zubehör aus.

Für weitere Informationen zu den jeweiligen Optionen, fahren Sie mit der Maus über das i-Symbol jeweils am Ende der Zeile.

1.Breite x Höhe [mm]

Kleinere oder größere Maße gern auf Anfrage.

einliegende_montage_masz

  min=200, max=1400
  min=240, max=4000
Breite x Höhe [mm]:
Preis: *
2.Oberfläche / Farbe

Pressblank:
Aluminium in roh zum selber Lackieren oder Beschichten. Sollte die Oberfläche nicht versiegelt werden, fängt Aluminium an fleckig und grau (es oxidiert) zu werden. Ab Lager und ohne Aufpreis lieferbar

Eloxiert:
Versiegelte Oberfläche in verschiedenen Farbtönen. Ausführung E6/EV1 (farblos) ist als unser Standard-Produkt ab Lager und ohne Aufpreis lieferbar. Andere Eloxalfarbtöne fertigen wir gegen Aufpreis an.

Pulverbeschichtet:
Alle Classic RAL-Farbtöne und DB703 in seidenglänzend möglich. Andere oder matte Farbtöne auf Anfrage möglich

Alle RAL-Farbtöne möglich + DB703 > Ausführung: pulverbeschichet, seidenglänzend.

RAL® ist ein eingetragenes Warenzeichen der RAL gGmbH.

3.Zubehör

schutzgitter

Auf Gehrung gesägte Winkelprofile, lose geliefert.

  min=40, max=156

Trägt Filter bis zu einer Stärke von 30mm (rückseitige Schraub-/ Klemmbefestigung).

ablaufrinne

Sammelt gfs. durch die Lamellen eingedrungendes
Regenwasser und leitet es nach vorne wieder raus.
Besonders effektiv im Zusammenhang mit einem
Insektenschutzgitter.

4.Informationen
  Maximum Zeichen=100
  Maximum Zeichen=250
xxx
xxx
Attribute
xxx
AAA
Preisberechnung
Breite x Höhe [mm]:
Oberfläche:
Eloxal-Farbton:
RAL-Farbton (Classic):
Schutzgitter (Gaze):
Gegenrahmen:
Tür-/Wandstärke:
Filtermattenhalter:
Wasserauffangschiene:
Kommission:
Mitteilung:
Fläche:
Freie Fläche ca.*¹:
Gewicht ca.*¹:
Hinweis Berechnung:
Hinweis:
Anmerkung:
Legende:
Ihr Preis:
219,00 € *
aufgerundet auf Mindestpreis
inkl. MwSt. zzgl. Versandkosten
Konfiguration ist unvollständig - bitte prüfen!
Artikel günstiger gesehen?
  • 24-552C
  • • Einliegende Montage
    • 54% freier Luftdurchlass
    • Selbsttätig öffnende C-Lamelle
    • Profile aus Aluminium
    • Anfertigung nach Maß
Unsere Zahlungsarten:
Kauf auf RechnungVorkasse (2% Rabatt)Amazon PayPayPalSofort.

Ihre Vorteile bei uns:

  • Käuferschutz bis 20.000 EUR durch Trusted-Shops
  • Kauf auf Rechnung und sicherer Bestellvorgang
  • Kompetente Beratung & schnelle Abwicklung
TrustedShops_cachet_200x200px ssl
Überdruckklappe Typ 24-552C Die Überdruckklappe, Typ 24-552C, mit waagerechten, beweglichen... mehr

Überdruckklappe Typ 24-552C

Die Überdruckklappe, Typ 24-552C, mit waagerechten, beweglichen Lamellen, ist eine Überdruckklappe, hergestellt aus stranggepresstem Aluminium, mit einem freien Lüftungsquerschnitt von 54%. Der Typ 24-552C ist ausgestattet mit einer c-förmigen Lamelle vom Typ 050C, die im aufliegenden Rahmen 502 montiert ist. Die Überdruckklappe schützt überall dort, wo eine schnelle Druckentlastung gewährleistet sein muss. Die Überdruckklappe öffnet bei entsprechenden Überdruck selbsttätig und schliesst wieder.

Farben & Zubehör:

In unserem Produktkonfigurator (siehe oben) können Sie zwischen der Ausführung Pressblank (z.B. zum selber Beschichten oder Lackieren), Eloxiert (E6/EV1) oder Pulverbeschichtet (RAL nach Wahl) wählen. Ebenso steht Ihnen, je nach Überdruckklappen-Typ, unterschiedliches Zubehör wie z.B. Insektenschutzgitter etc. als Auswahl zur Verfügung.

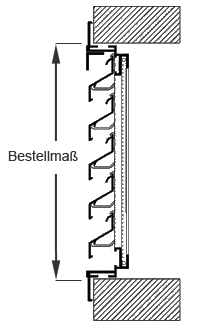

Bestellmaß:

Das Bestellmaß entspricht bei diesem Wetterschutzgitter-Typ dem Rahmenaußenmaß (Skizze, siehe nachfolgend).

Skizze

Einbausituation aufliegende Montage & Bestellmaß :

einliegende Montage

Die Fertigung der Produkte erfolgt nach DIN ISO 2768-2-c,L, Aluminium Profile in Legierung EN AW-6063 T6, nach EN 755-1/-2/-9, für die Beschichtung gelten die Richtlinien der GSB.



Technische Daten: Einbausituationen einliegende Montage Freier... mehr

Technische Daten:

Einbausituationen einliegende Montage
Freier Lüftungsquerschnitt 54%
Lamellen-Abstand (mm) 96,0
Lamellen-Typ C-Lamelle, beweglich
Ausführung selbsttätig öffnend
Material Profile Aluminium Al Mg Si 0,5
Schutzgrad ohne
Verlustbeiwert Abluft keine Angaben
Verlustbeiwert Zuluft keine Angaben
Strömungsgeschwindigkeit in m/s dB (A) keine Angaben
Montage: Die Montage dieses Wetterschutzgitters erfolgt "einliegend" - das heißt im... mehr

Montage:

Die Montage dieses Wetterschutzgitters erfolgt "einliegend" - das heißt im Lochausschnitt. Dabei verschwindet die Tiefe des Wetterschutzgitters (36mm) im Lochausschnitt. Der umlaufende Blendrahmen (20,5mm/Seite) überdeckt dabei den Übergang vom Lüftungsgitter zum Lochausschnitt. Die Befestigung erfolgt z.B. mit einem Montagekleber hinter dem Blendrahmen, per Maueranker (nicht im Lieferumfang enthalten) oder ähnlichen.

Downloads: Technische Produktzeichnung als .pdf-Datei (ca. 0,20 MB)... mehr

Downloads:

PDF-Download Technische Produktzeichnung als .pdf-Datei (ca. 0,20 MB)
DWG-Download Technische Prduktzeichnung als .dwg-Datei (ca. 0,15 MB)
Fragen und Antworten mehr

Hier finden Sie die häufigsten Fragen und die dazugehörigen Antworten zu diesem Artikel.

Eine Frage zum Artikel stellen

Die mit einem * markierten Felder sind Pflichtfelder. Die E-Mail wird nicht veröffentlicht.

Vielen Dank für das Stellen einer Frage. Wir werden versuchen, diese schnellstmöglichst zu beantworten.
Wie werden die Lüftungsgitter "einliegende Montage" befestigt?

Wie werden die Lüftungsgitter "einliegende Montage" befestigt?

Am einfachstens ist es das Lüftungsgitter mit z.B. einem Montagekleber hinter dem umlaufenden Blendrahmen auf dem Untergrund zu verkleben. Alternativ könnte man den Blendrahmen auch anbohren und dann auf dem Untergrund verschrauben oder Mauerankern auf der Rückseite vom Rahmen befestigen.

Wie breit ist der umlaufende Blendrahmen von diesem Gittertyp?

Wie breit ist der umlaufende Blendrahmen von diesem Gittertyp?

Die Breite beträgt 20,5mm pro Seite (Bestellmaß + 41mm = Gesamt-Außenmaß).
